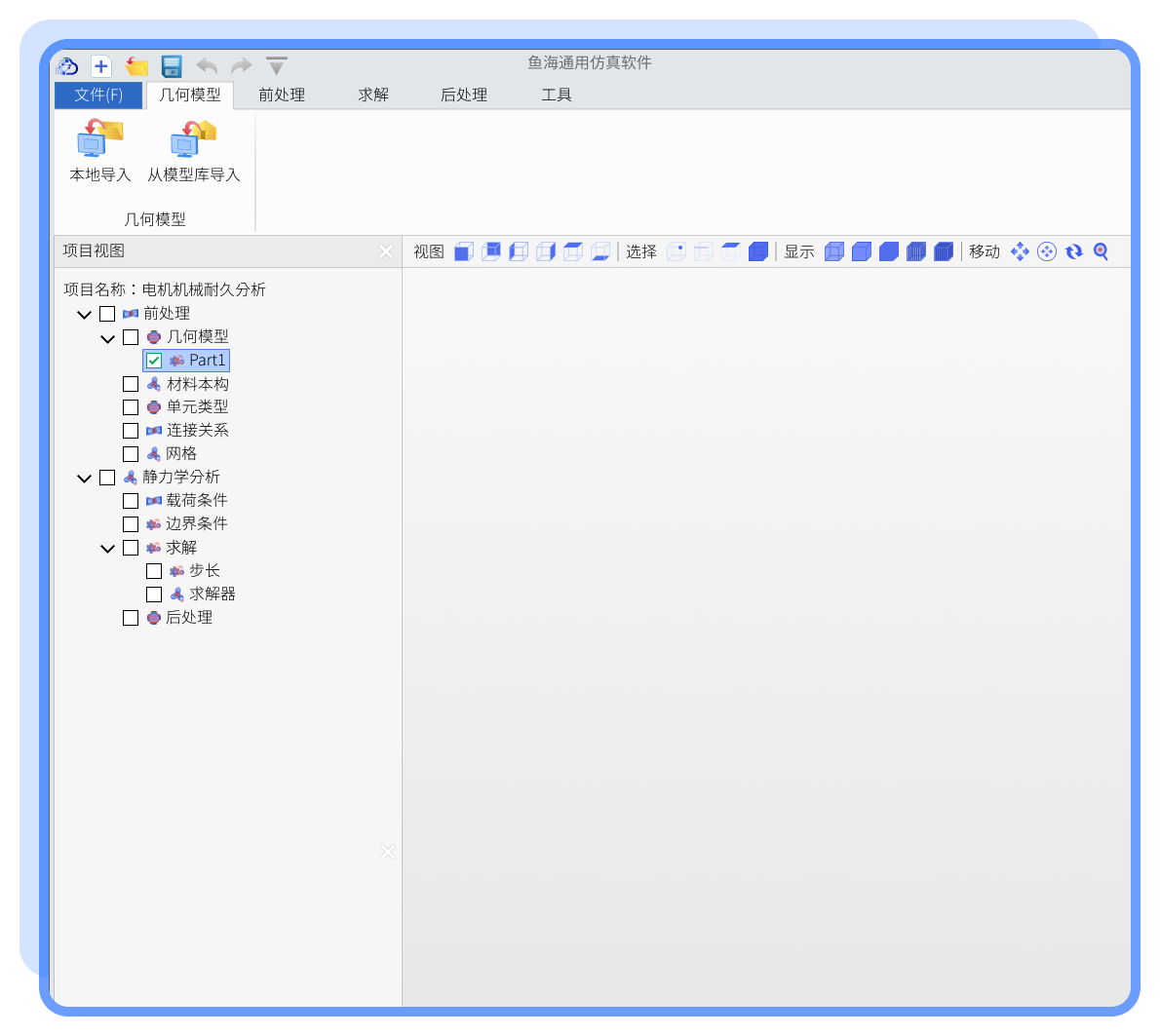

几何模型
首先需要收集和准备模型的几何数据,建立好几何模型后,通过模块导入功能将CAD模型导入软件中。

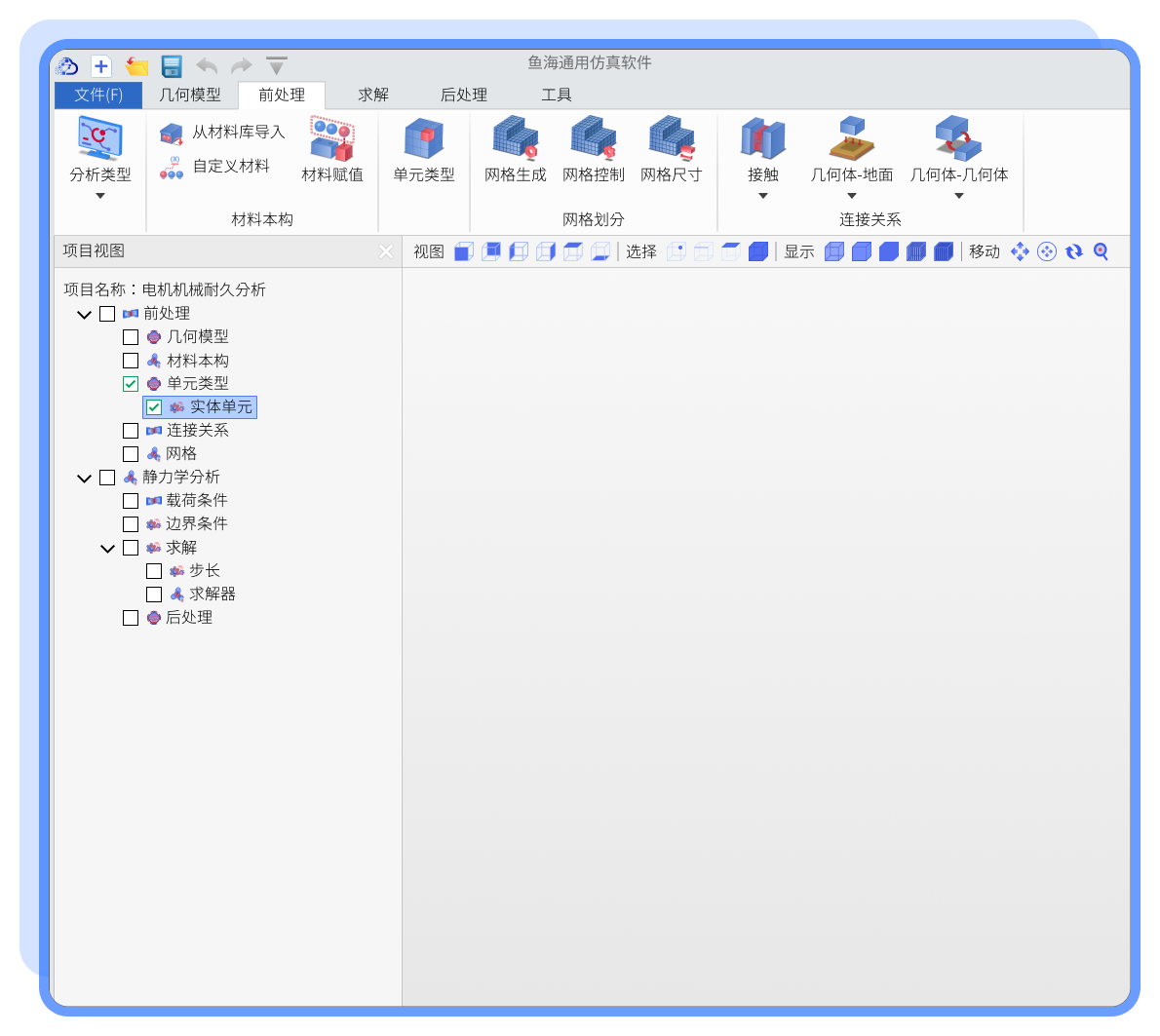

前处理
通过划分网格、定义单元类型、定义材料参数、定义单元厚度等这些主要步骤建立有限元模型,如单元类型包括低阶单元、高阶单元等。网格划分是建立有限元模型的一个重要环节,其目的是将结构分割成有限数量的单元,并将单元连接成一个网格。在进行网格划分时,需要考虑单元的数量、大小、形状等因素,以确保模型的准确性和计算效率。

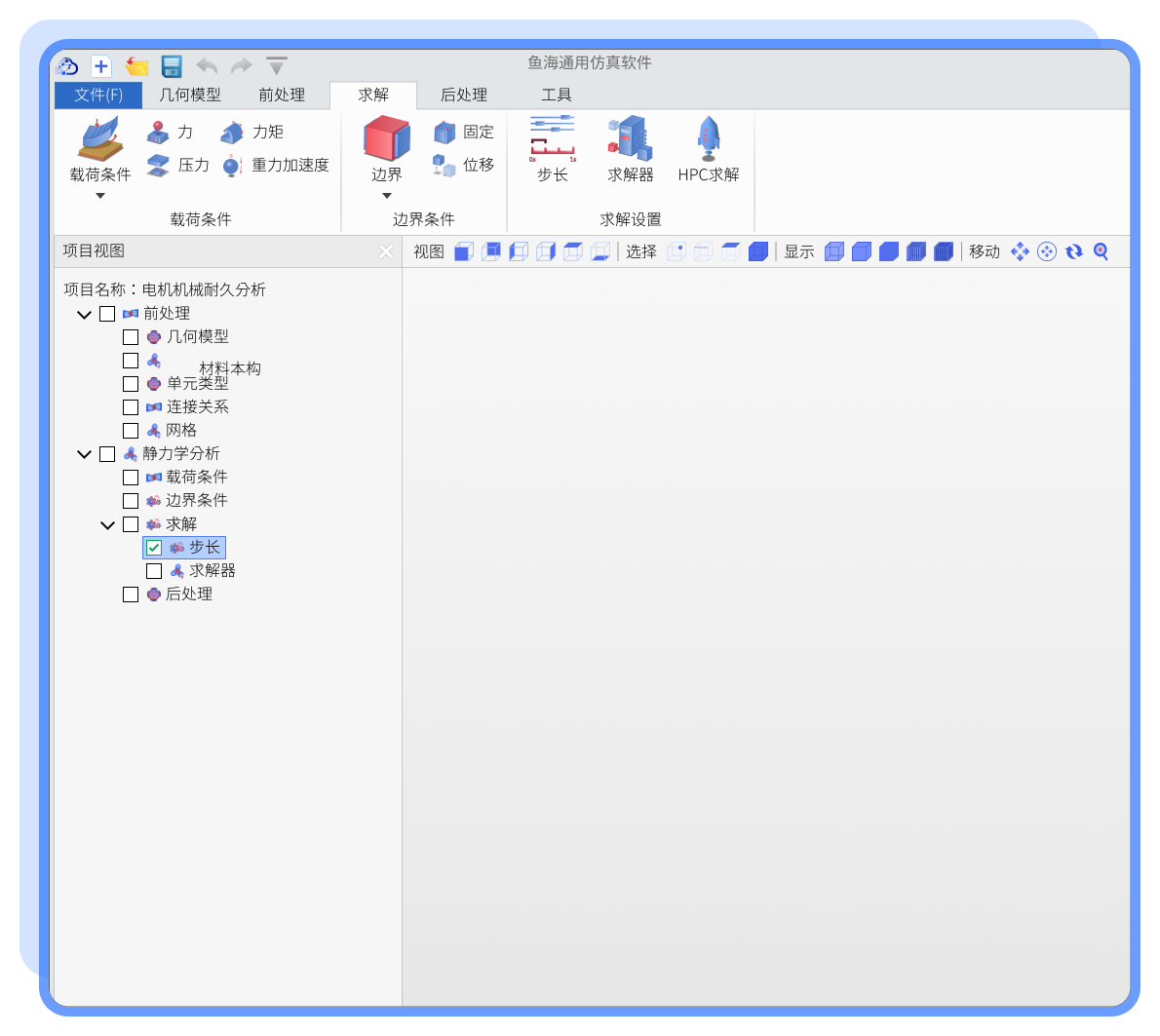

求解
在建立有限元模型的同时,需要定义结构的约束条件,约束条件用于描述结构的受力状态,包括固定约束、位移约束等。载荷条件包括静载荷、动载荷、温度载荷等,载荷条件的定义需要考虑载荷的类型、作用位置和大小等因素。选择并行求解器,设置参数,如时间步长、求解精度等。生成输入文件,输入文件包括模型数据、材料数据、单元数据、约束数据、载荷数据等,用于传递给求解器进行计算。通过并行计算对模型进行分析和求解。利用高性能计算能力来加快求解速度和提高计算效率。

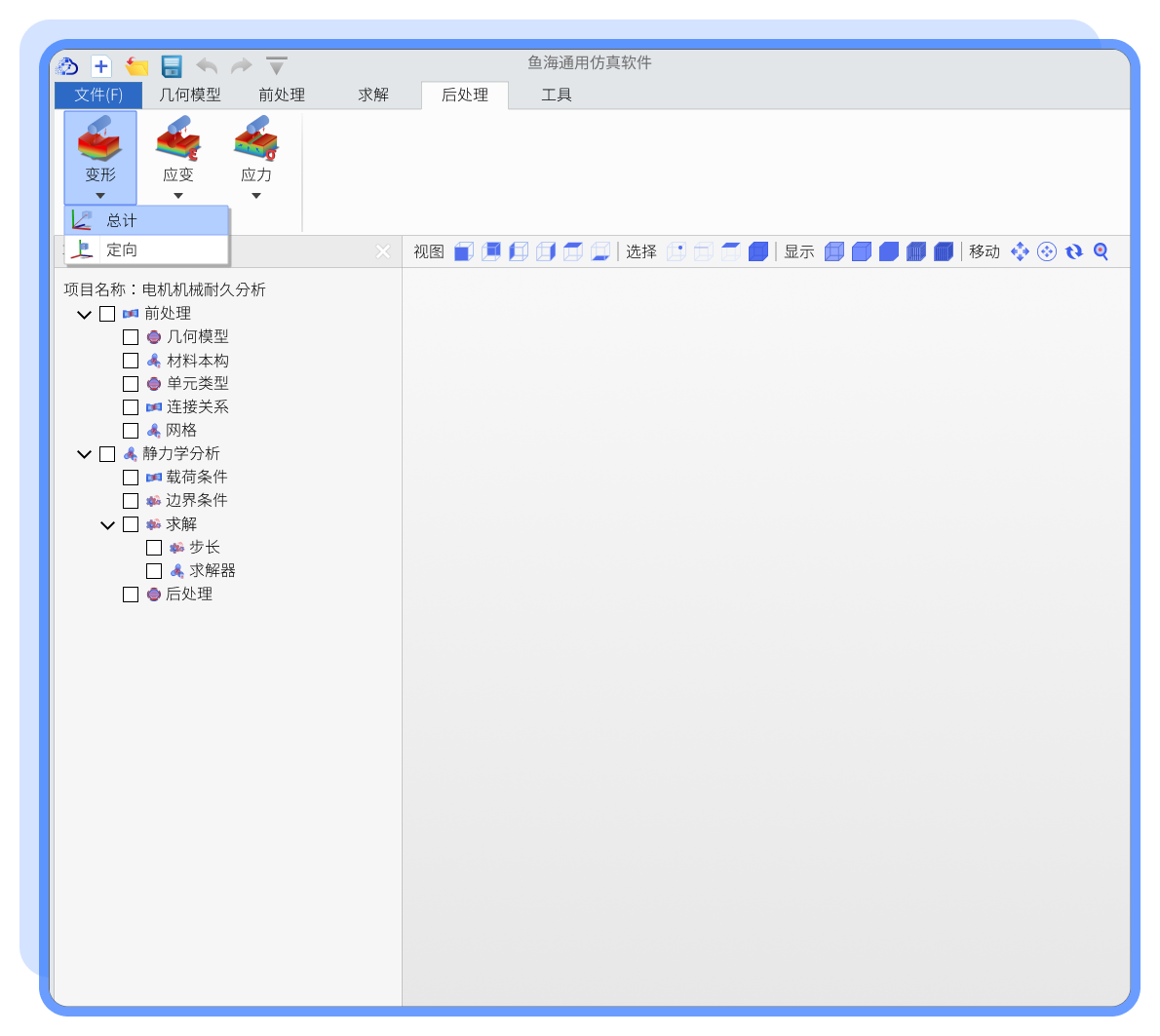

后处理
将分析结果文件导入软件,并在图形界面上显示分析结果,如应力、应变、位移等。用户可以选择显示不同的分析结果,如应力云图、应变云图、位移云图等,以便更好地理解模型中的问题。软件提供生成报告的功能,用户可以根据需要选择报告模板,自定义报告内容,并将分析结果导入报告中。

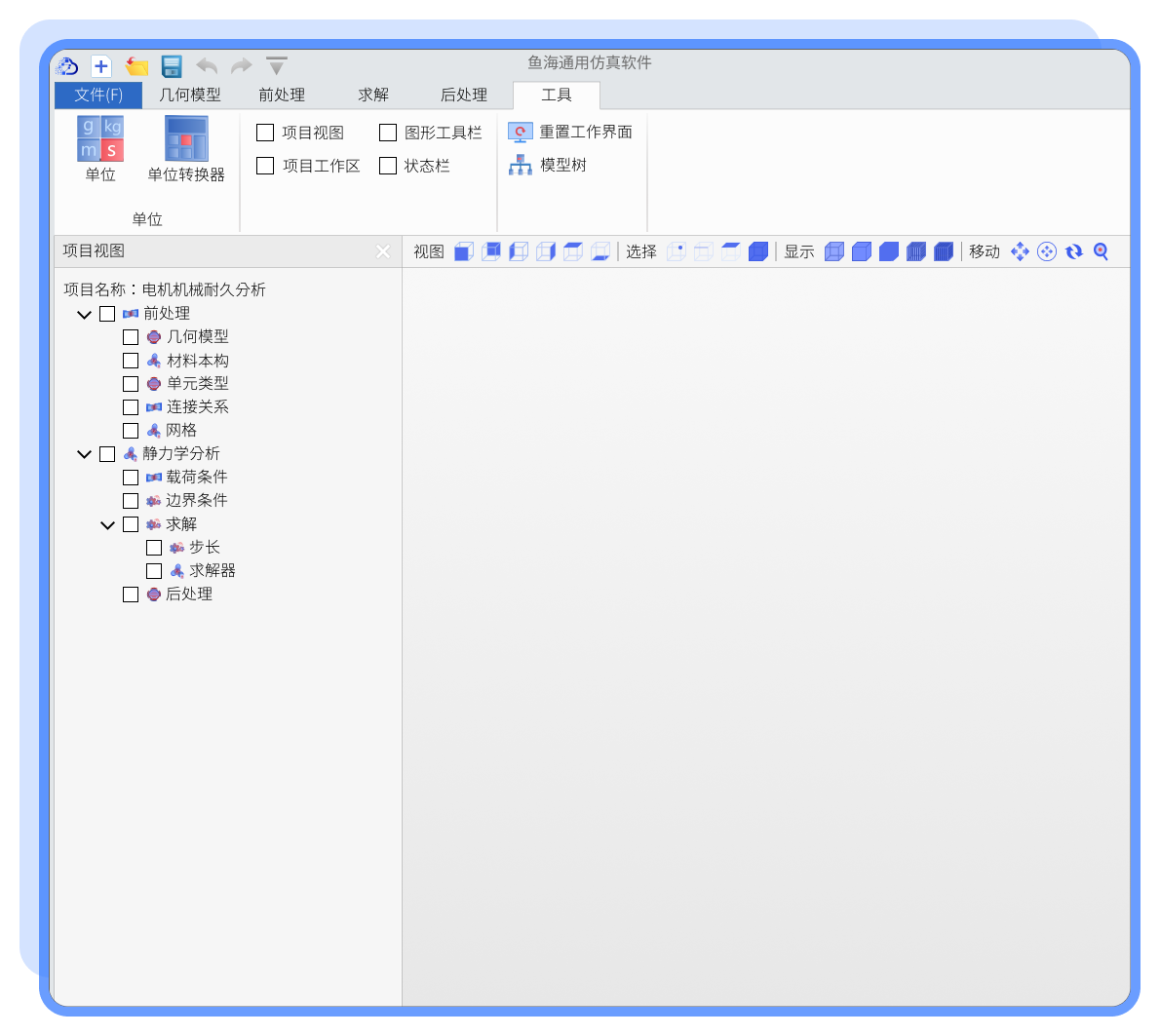

工具
单位支持自定义单位;单位转换器可以方便地将长度单位、质量单位、时间单位等转换为统一的单位;该模块还可以控制工作界面隐藏和显示,并重置工作界面。
